Vibrationen sind ein häufiges Phänomen in verschiedenen industriellen Anwendungen, in denen Gewindeflansche verwendet werden. Als Lieferant von Gewindeflanschen ist es für die Gewährleistung der Zuverlässigkeit und Sicherheit von Rohrleitungssystemen von entscheidender Bedeutung, zu verstehen, wie sich Vibrationen auf die Leistung von Gewindeflanschen auswirken. In diesem Blog werden wir die unterschiedlichen Auswirkungen von Vibrationen auf die Leistung von Gewindeflanschen untersuchen und einige Maßnahmen zur Abschwächung dieser Auswirkungen diskutieren.
1. Grundlagen von Gewindeflanschen

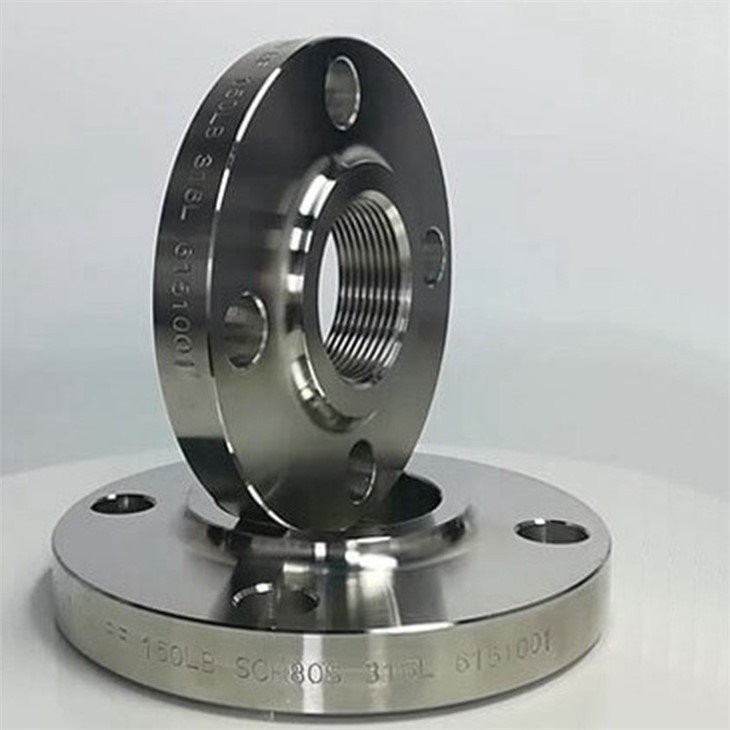

Bei Gewindeflanschen handelt es sich um eine Flanschart, die einfach an Rohren angebracht werden kann, indem man sie auf die Gewindeenden der Rohre schraubt. Aufgrund ihrer Einfachheit und Kosteneffizienz werden sie häufig in Niederdruck- und Rohrleitungssystemen mit kleinem Durchmesser eingesetzt. Für Gewindeflansche stehen verschiedene Materialien zur Verfügung, wie zGewindeflansch aus legiertem Stahl,Edelstahl-Gewindeflansch, UndGewindeflansch aus Kohlenstoffstahl. Jedes Material hat seine eigenen einzigartigen Eigenschaften, die die Reaktion des Flansches auf Vibrationen beeinflussen können.
2. Auswirkungen von Vibrationen auf Gewindeflansche
2.1 Lösen von Gewinden
Eine der bedeutendsten Auswirkungen von Vibrationen auf Gewindeflansche ist das Lösen von Gewinden. Wenn ein Gewindeflansch Vibrationen ausgesetzt wird, können die zyklischen Kräfte dazu führen, dass sich die Gewinde allmählich abwickeln. Dies liegt daran, dass die Vibration die Reibungskräfte zerstören kann, die die Fäden zusammenhalten. Wenn sich die Gewinde lösen, bietet der Flansch möglicherweise keine dichte Abdichtung mehr, was zu einem möglichen Austreten von Flüssigkeit oder Gas im Rohrleitungssystem führen kann. Bei Anwendungen mit hochfrequenten und großen Schwingungsamplituden ist die Gefahr einer Gewindelockerung höher.
2.2 Ermüdungsversagen
Vibrationen können auch zu einer Ermüdung der Gewindeflansche führen. Durch die zyklische Belastung durch Vibration entstehen Wechselspannungen im Flanschmaterial. Diese Wechselbeanspruchungen können mit der Zeit zur Entstehung und Ausbreitung von Rissen im Flansch führen. Ermüdungsversagen ist ein ernstes Problem, da es zu einem plötzlichen und katastrophalen Versagen des Flansches führen kann, was schwerwiegende Folgen für das gesamte Rohrleitungssystem und die Umgebung haben kann. Die Anfälligkeit für Ermüdungsversagen hängt von Faktoren wie den Materialeigenschaften des Flansches, der Stärke und Frequenz der Vibrationen sowie der Konstruktion des Flansches ab.
2.3 Verschleiß
Ständige Vibrationen können zu Verschleiß an den Gewinden des Flansches führen. Die relative Bewegung zwischen den Gegengewinden aufgrund von Vibrationen kann zu Abrieb führen, was den Gewindeeingriff und die Festigkeit der Verbindung verringern kann. Wenn sich die Gewinde abnutzen, kann es sein, dass der Flansch anfälliger für Lockerungen und Undichtigkeiten wird. Darüber hinaus kann Verschleiß auch die Oberflächenbeschaffenheit der Gewinde beeinträchtigen, was die Reibungskräfte zwischen den Gewinden weiter verringern und das Risiko einer Lockerung erhöhen kann.
2.4 Auswirkungen auf die Dichtungsleistung
Die Dichtleistung eines Gewindeflansches ist entscheidend für die Vermeidung von Leckagen. Vibrationen können sich auf verschiedene Weise negativ auf die Dichtungsleistung auswirken. Erstens kann, wie bereits erwähnt, das Lösen von Gewinden zu Lücken zwischen dem Flansch und dem Rohr führen, wodurch Flüssigkeiten oder Gase entweichen können. Zweitens kann der Verschleiß der Gewinde die Dichtflächen beschädigen und so die Wirksamkeit der Dichtung verringern. Darüber hinaus kann die durch Vibrationen verursachte zyklische Bewegung auch die Dichtung (falls verwendet) zwischen den Flanschen beschädigen, was die Dichtleistung weiter beeinträchtigt.
3. Faktoren, die die Auswirkungen von Vibrationen beeinflussen
3.1 Schwingungseigenschaften
Die Stärke, Frequenz und Richtung der Vibrationen spielen eine wichtige Rolle bei der Bestimmung der Auswirkungen auf Gewindeflansche. Vibrationen mit hoher Amplitude verursachen im Vergleich zu Vibrationen mit niedriger Amplitude eher Lockerung, Ermüdungsversagen und Verschleiß. Ebenso können hochfrequente Vibrationen zu schnellerer Ermüdung und Verschleiß führen. Auch die Vibrationsrichtung kann das Ansprechverhalten des Flansches beeinflussen. Beispielsweise können Vibrationen in axialer Richtung des Rohrs eine andere Wirkung auf den Flansch haben als Vibrationen in radialer Richtung.
3.2 Flanschmaterial
Unterschiedliche Flanschmaterialien reagieren unterschiedlich auf Vibrationen. Beispielsweise können Flansche aus legiertem Stahl aufgrund ihrer höheren Festigkeit und Zähigkeit im Vergleich zu Flanschen aus Kohlenstoffstahl eine bessere Ermüdungsbeständigkeit aufweisen. Edelstahlflansche hingegen sind korrosionsbeständiger, was in Umgebungen, in denen durch Vibrationen verursachte Korrosion auftreten kann, von Vorteil sein kann. Die Härte, Duktilität und Ermüdungseigenschaften des Materials beeinflussen alle, wie der Flansch Vibrationen standhält.
3.3 Flanschdesign
Auch die Gestaltung des Gewindeflansches kann dessen Leistung bei Vibration beeinflussen. Flansche mit einer größeren Gewindesteigung sind möglicherweise anfälliger für Lockerungen als Flansche mit einer kleineren Gewindesteigung. Darüber hinaus können die Anzahl der Gewindegänge und die Gewindeform Einfluss auf die Festigkeit und Stabilität der Verbindung haben. Ein gut konstruierter Flansch mit geeigneter Verstärkung und einem geeigneten Gewindedesign kann den Auswirkungen von Vibrationen besser standhalten.
4. Schadensbegrenzungsmaßnahmen
4.1 Gewindesicherungen
Um das Lösen von Gewinden durch Vibrationen zu verhindern, können Gewindesicherungen eingesetzt werden. Zu diesen Geräten gehören Sicherungsscheiben, Gewindesicherungsklebstoffe und selbstsichernde Muttern. Sicherungsscheiben erzeugen zusätzliche Reibung zwischen Mutter und Flansch und verhindern so, dass sich das Gewinde löst. Gewindesicherungsklebstoffe werden vor dem Zusammenbau auf die Gewinde aufgetragen und härten aus, um eine starke Verbindung zwischen den Gewinden zu bilden und so ein Lösen zu verhindern. Selbstsichernde Muttern verfügen über einen eingebauten Mechanismus, der zusätzlichen Widerstand gegen vibrationsbedingtes Lösen bietet.
4.2 Dämpfungstechniken
Zur Reduzierung der Schwingungsamplitude können Dämpfungstechniken eingesetzt werden. Dies kann die Verwendung von Schwingungsisolatoren wie Gummilagern oder federbasierten Isolatoren umfassen. Diese Isolatoren absorbieren und leiten die Schwingungsenergie ab und reduzieren so die auf die Gewindeflansche übertragene Schwingungsmenge. Darüber hinaus können auch die Erhöhung der Masse des Rohrleitungssystems oder der Einsatz von Dämpfungsmaterialien zur Reduzierung der Vibrationen beitragen.
4.3 Materialauswahl
Um die Auswirkungen von Vibrationen zu minimieren, ist die Wahl des richtigen Materials für den Gewindeflansch von entscheidender Bedeutung. Wie bereits erwähnt, können Materialien mit hoher Festigkeit, guter Ermüdungsbeständigkeit und angemessener Härte Vibrationen besser standhalten. Beispielsweise können bei Anwendungen mit hohen Vibrationspegeln Flansche aus legiertem Stahl oder Edelstahl besser geeignet sein als Flansche aus Kohlenstoffstahl.
4.4 Regelmäßige Inspektion und Wartung
Regelmäßige Inspektion und Wartung sind entscheidend für die langfristige Gewährleistung der Vibrationsleistung von Gewindeflanschen. Die Inspektionen sollten die Prüfung auf Anzeichen von Gewindelockerung, Verschleiß und Ermüdung umfassen. Beschädigte oder abgenutzte Flansche sollten umgehend ersetzt werden. Darüber hinaus kann das ordnungsgemäße Anziehen der Flansche während der Installation und das erneute Anziehen während der Wartung dazu beitragen, die Integrität der Verbindung aufrechtzuerhalten.
5. Fazit
Vibrationen können einen erheblichen Einfluss auf die Leistung von Gewindeflanschen haben, einschließlich Gewindelockerung, Ermüdungsversagen, Verschleiß und verminderter Dichtungsleistung. Als Lieferant von Gewindeflanschen liegt es in unserer Verantwortung, unseren Kunden qualitativ hochwertige Flansche zu liefern und Lösungen zur Minderung der Auswirkungen von Vibrationen anzubieten. Indem wir die Faktoren verstehen, die die Auswirkungen von Vibrationen beeinflussen, und geeignete Maßnahmen zur Schadensbegrenzung umsetzen, können wir die Zuverlässigkeit und Sicherheit von Rohrleitungssystemen gewährleisten.
Wenn Sie für Ihr Projekt Gewindeflansche benötigen oder Fragen zum Umgang mit Vibrationen in Ihrem Rohrleitungssystem haben, sind wir für Sie da. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen und die besten Lösungen für Ihre Anwendung zu finden.
Referenzen
- ASME B16.5 – Rohrflansche und Flanschverbindungen
- ISO 7005 – Metallische Flansche für Rohrleitungen
- Maschinenhandbuch, 31. Auflage
