Wie funktioniert ein feuersicherer Kugelhahn?

Als erfahrener Lieferant von Kugelhähnen habe ich aus erster Hand miterlebt, welche entscheidende Rolle feuersichere Kugelhähne in verschiedenen industriellen Anwendungen spielen. Diese Ventile sind so konstruiert, dass sie im Brandfall zuverlässig absperren und so Personal und Ausrüstung schützen. In diesem Blog werde ich mich mit den Funktionsprinzipien eines feuersicheren Kugelhahns und seiner Bedeutung für die Arbeitssicherheit befassen.

Die Grundlagen eines Kugelhahns

Bevor wir die Brandschutzaspekte besprechen, ist es wichtig, die grundlegende Funktionsweise eines Kugelhahns zu verstehen. Ein Kugelhahn besteht aus einem Ventilkörper, einer Kugel, einem Schaft und Sitzen. Die Kugel, die in ihrer Mitte ein Loch oder eine Bohrung aufweist, ist im Ventilkörper positioniert. Wenn sich das Ventil in der geöffneten Position befindet, richtet sich die Bohrung der Kugel nach dem Strömungsweg der Rohrleitung aus, sodass Flüssigkeit oder Gas ungehindert passieren können. Wenn der Schaft die Kugel um 90 Grad dreht, verläuft die Bohrung senkrecht zum Strömungsweg, wodurch der Durchfluss effektiv blockiert und das Ventil abgesperrt wird.

DerKugelhahn mit Gewindeist ein gängiger Kugelhahntyp, der einfach zu installieren und zu entfernen ist. Es verfügt über Außen- oder Innengewinde an den Endanschlüssen und eignet sich daher für eine Vielzahl von Rohrleitungssystemen. DerKugelhahn mit Gewindewird häufig in kleinen Anwendungen eingesetzt, bei denen die Durchflussrate relativ niedrig und der Druck nicht extrem hoch ist.

Was macht einen Kugelhahn feuersicher?

Ein feuersicherer Kugelhahn ist so konzipiert, dass er bestimmte Sicherheitsstandards wie API 607 und API 6FA erfüllt. Diese Normen erfordern, dass das Ventil während und nach einem Brand ein bestimmtes Maß an Dichtigkeit und struktureller Integrität aufrechterhält.

Integrität versiegeln

Eines der Hauptmerkmale eines feuersicheren Kugelhahns ist seine Fähigkeit, das Austreten brennbarer Flüssigkeiten oder Gase im Brandfall zu verhindern. Unter normalen Betriebsbedingungen verwendet das Ventil weiche Sitze, die normalerweise aus Materialien wie PTFE (Polytetrafluorethylen) oder anderen Elastomeren bestehen, um eine dichte Abdichtung zu gewährleisten. Diese weichen Sitze bieten eine hervorragende Dichtleistung bei niedrigen bis mittleren Temperaturen.

Allerdings können die Weichsitze im Brandfall durch die hohen Temperaturen beschädigt oder zerstört werden. Um dieses Problem zu lösen, sind feuersichere Kugelhähne mit einem sekundären Metall-auf-Metall-Dichtungsmechanismus ausgestattet. Wenn die Weichsitze aufgrund eines Brandes versagen, kommen die Metallteile der Kugel und der Sitze miteinander in Kontakt und bilden eine Dichtung, die eine erhebliche Leckage verhindern kann. Diese sekundäre Abdichtung ist entscheidend für die Verhinderung der Brandausbreitung, indem sie die brennbaren Stoffe in der Rohrleitung eindämmt.

Strukturelle Integrität

Neben der Dichtheit muss ein feuersicherer Kugelhahn auch im Brandfall seine strukturelle Integrität bewahren. Das Ventilgehäuse, der Schaft und andere Komponenten sind so konstruiert, dass sie den hohen Temperaturen und mechanischen Belastungen, die durch den Brand entstehen, standhalten. Die für die Ventilkonstruktion verwendeten Materialien wie Edelstahl oder Kohlenstoffstahl werden aufgrund ihrer Hochtemperaturbeständigkeit und Festigkeit ausgewählt.

Bei der Konstruktion des Ventils wird auch die Möglichkeit einer thermischen Ausdehnung berücksichtigt. Bei einem Brand können sich die Bauteile des Ventils durch die Hitze ausdehnen. Ein gut konstruierter feuersicherer Kugelhahn verfügt über ausreichend Spiel und Flexibilität, um diese Wärmeausdehnung aufzunehmen, ohne dass das Ventil blockiert oder ausfällt.

Der Arbeitsprozess eines feuersicheren Kugelhahns

Schauen wir uns genauer an, wie ein feuersicherer Kugelhahn unter normalen und Brandbedingungen funktioniert:

Normaler Betrieb

Im Normalbetrieb funktioniert der feuersichere Kugelhahn wie ein normaler Kugelhahn. Der Bediener kann den Schaft drehen, um das Ventil zu öffnen oder zu schließen und so den Flüssigkeits- oder Gasfluss in der Rohrleitung steuern. Die weichen Sitze sorgen für eine dichte Abdichtung, minimieren Leckagen und sorgen für einen effizienten Betrieb. Beispielsweise in einer chemischen Verarbeitungsanlage, a1000psi Kugelhahnkann zur Steuerung des Flusses von Hochdruckchemikalien verwendet werden. Die weichen Sitze sorgen dafür, dass diese potenziell gefährlichen Stoffe nicht austreten und schützen so die Umwelt und die Sicherheit der Arbeiter.

Brandzustand

Wenn es zu einem Brand kommt, wirken sich die hohen Temperaturen auf die Ventilkomponenten aus. Wenn die Temperatur steigt, beginnen die weichen Sitze zu zerfallen. Sobald die Weichsitze beschädigt sind, kommt der Metall-auf-Metall-Dichtungsmechanismus ins Spiel. Die Kugel und die Sitze sind so konstruiert, dass sie auch unter den extremen Bedingungen eines Brandes eine Abdichtung bilden.

Auch der Ventilkörper und andere Bauteile sind hohen Temperaturen ausgesetzt. Aufgrund ihrer hochtemperaturbeständigen Materialien und des richtigen Designs können sie jedoch ihre Form und Festigkeit beibehalten. Dadurch kann das Ventil weiterhin funktionieren und eine zuverlässige Absperrung gewährleisten, wodurch die Ausbreitung des Feuers verhindert wird, indem der Fluss brennbarer Substanzen aus der Rohrleitung gestoppt wird.

Anwendungen von feuersicheren Kugelhähnen

Feuersichere Kugelhähne werden in einer Vielzahl von Branchen eingesetzt, in denen der Brandschutz oberste Priorität hat. Zu den häufigsten Anwendungen gehören:

Öl- und Gasindustrie

In der Öl- und Gasindustrie werden feuersichere Kugelhähne in Pipelines, Lagertanks und Raffinerien eingesetzt. Sie sind unerlässlich, um das Austreten brennbarer Kohlenwasserstoffe im Brandfall zu verhindern, was dazu beitragen kann, schwere Unfälle zu verhindern und die Umwelt zu schützen. Beispielsweise sind auf einer Offshore-Ölplattform feuersichere Kugelhähne installiert, um den Öl- und Gasfluss im Falle eines Brandes auf der Plattform zu steuern.

Chemische Industrie

In der chemischen Industrie werden viele brennbare und ätzende Stoffe verarbeitet. Feuersichere Kugelhähne werden zur Steuerung des Flusses dieser Stoffe in Chemieanlagen eingesetzt und sorgen so für die Sicherheit der Arbeiter und der Anlagen. In einer petrochemischen Anlage werden feuersichere Kugelhähne verwendet, um im Brandfall verschiedene Abschnitte der Rohrleitung zu isolieren und so die Ausbreitung des Feuers und die Freisetzung schädlicher Chemikalien zu verhindern.

Stromerzeugung

In Kraftwerken, insbesondere solchen mit fossilen Brennstoffen oder Gas, werden in den Brennstoffversorgungssystemen feuersichere Kugelhähne eingesetzt. Sie können das Austreten von Kraftstoff während eines Brandes verhindern und so das Risiko eines schwereren Brandes oder einer Explosion verringern. Beispielsweise werden in einem Gaskraftwerk feuersichere Kugelhähne in die Gasleitungen eingebaut, um im Notfall die Gaszufuhr zu unterbrechen.

Warum sollten Sie sich für unsere Kugelhähne entscheiden?

Als vertrauenswürdiger Kugelhahnlieferant bieten wir eine breite Palette feuersicherer Kugelhähne an, die den höchsten Industriestandards entsprechen. Unsere Ventile werden mit der neuesten Technologie und hochwertigen Materialien entwickelt und hergestellt, um zuverlässige Leistung und langfristige Haltbarkeit zu gewährleisten.

Wir verfügen über ein Team erfahrener Ingenieure und Techniker, die maßgeschneiderte Lösungen basierend auf Ihren spezifischen Anforderungen anbieten können. Ob Sie ein benötigenKugelhahn mit Gewindefür ein kleines Projekt oder ein Hochdruckprojekt1000psi KugelhahnFür eine industrielle Großanwendung können wir Ihre Anforderungen erfüllen.

Wenn Sie auf der Suche nach feuersicheren Kugelhähnen oder anderen Arten von Kugelhähnen sind, laden wir Sie ein, mit uns Kontakt aufzunehmen, um Ihren Beschaffungsbedarf zu besprechen. Unser Vertriebsteam steht Ihnen gerne mit detaillierten Informationen, Produktspezifikationen und wettbewerbsfähigen Angeboten zur Verfügung. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um die Sicherheit und Effizienz Ihrer industriellen Prozesse zu gewährleisten.

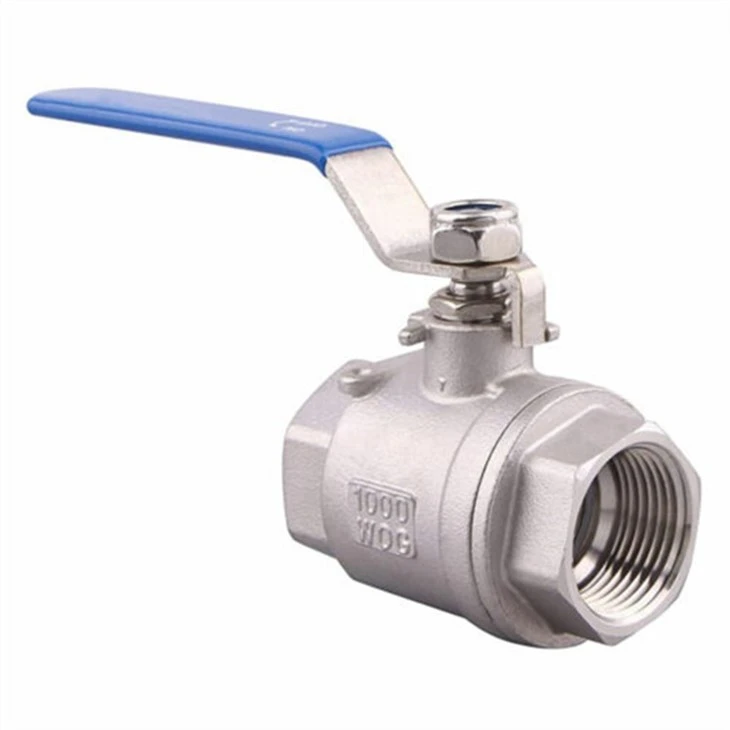

THEADED BALL VALVE 04 1000 PSI BALL VALVE 04
